L’icône du design des pompes à chaleur

AEROTOP® SG

Découvrez avec l’AEROTOP® SG une pompe à chaleur de haut rang. Une technique sans compromis à l’efficacité redoutable sertie dans un écrin classique à l’élégance affirmée.
L’AEROTOP® SG est notre réponse à vos exigences de qualité et d’esthétique.

Film abspielen - Filmklappe
Film abspielen - Filmklappe

Une évolution nécessaire.

Il existe une grande différence entre installer une pompe à chaleur à l’extérieur et la créer spécifiquement dans ce but.

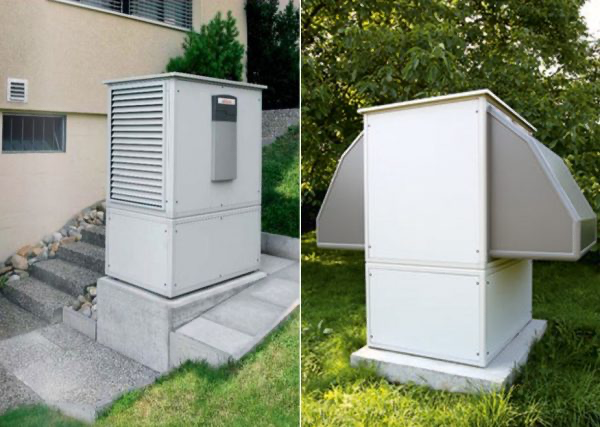

Au début des années 2000, les pompes à chaleur air-eau posées à l’extérieur ont progressivement gagné en popularité, allant même jusqu’à surclasser les solutions de pose à l’intérieur. Ce succès, elles le devaient à leur très grande efficience, leur simplicité d’installation et au gain de place dans la maison.

En revanche, elles péchaient par les nuisances sonores induites par les énormes quantités d’air circulant dans l’évaporateur, et par la banalité de leur design. Ces appareils imposants – parfois équipés d’amortisseurs pour en diminuer le bruit – s’avéraient très encombrants et peinaient à trouver leur place dans l’architecture et le paysage environnants.

C’est pourquoi nous avons posé des exigences très claires à notre équipe de Recherche & Développement : nous ne pouvions nous contenter d’adapter pour l’extérieur une pompe à chaleur air-eau intérieure, mais nous devions créer une pompe à chaleur spécialement adaptée pour l’extérieur : un appareil ultra silencieux et efficient dont les dimensions compactes lui permettraient de se fondre dans son environnement.

Une idée brillante.

Notre équipe de Recherche & Développement savait qu’il serait nécessaire, pour amortir le bruit, de faire appel à un évaporateur – c’est la partie de la pompe à chaleur qui extrait l’énergie de l’air s’écoulant entre les ailettes – de très grande taille.

Pour satisfaire à l’exigence de compacité, nos techniciens eurent l’idée de concevoir un évaporateur disposé en cercle en lieu et place du modèle plat que l’on trouve habituellement dans une pompe à chaleur.

Ils mirent donc au point une pompe à chaleur de forme inhabituelle offrant une plus petite surface de pose et une faible hauteur. Une véritable avancée technologique que nous devions toutefois encore sertir dans un écrin digne de ce nom.

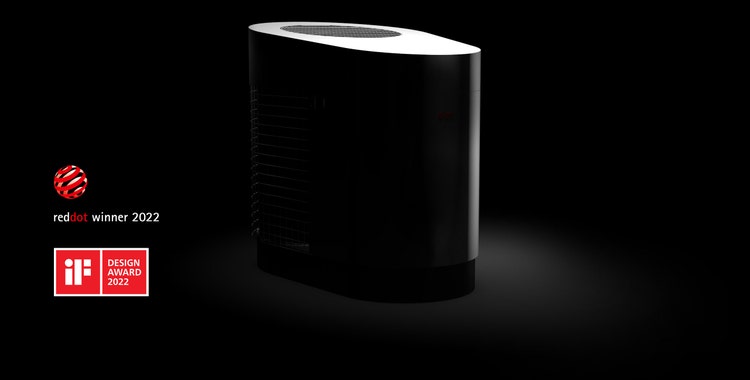

La création d’une icône du design.

Après une étude de marché en ligne portant sur les différentes options de design menée auprès des propriétaires, le bureau de design Weinberg & Ruf s’est mis au travail.

Entourés de leur équipe de designers, constructeurs et graphistes, Weinberg & Ruf sont parvenus – après avoir imaginé de nombreuses variantes – à créer un design intemporel, unique et sobre, mêlant idéalement haute qualité et technologie de pointe.

www.weinberg-ruf.de

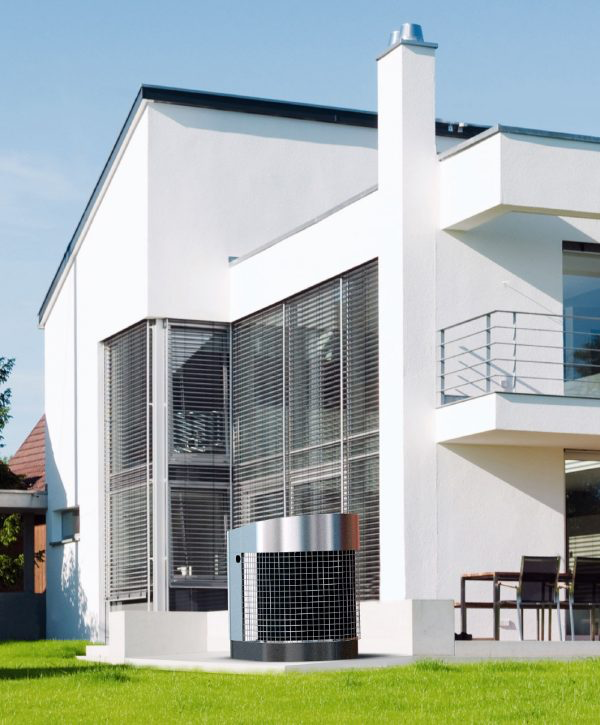

Valorise votre architecture.

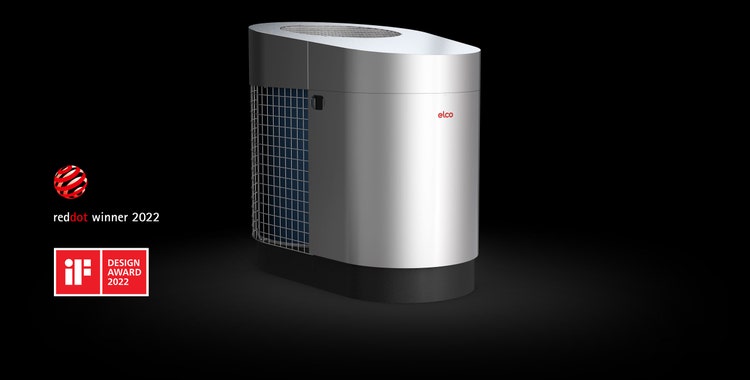

Avec sa silhouette délicatement compacte et son enveloppe en acier inox, l’AEROTOP® SG se fond en douceur dans son environnement.

En quoi est-elle une icône du design ? À notre avis, parce qu’elle est l’aboutissement d’une idée brillante conçue pour résoudre un vrai problème, sans céder aux compromis.

Il fallait que l’appareil soit silencieux sans perdre en efficacité, efficace sans encombrer et discret sans perdre en sobriété. Résultat final, l’AEROTOP® SG impressionne par son efficience, sa puissance, son fonctionnement feutré et sa compacité – sans compromis.

Son design obéit aux mêmes principes, reflétant à l’extérieur les capacités intérieures de l’appareil.

Et c’est ce qui en fait, à nos yeux, une icône du design. Intemporelle, performante et d’excellente qualité, elle s’accorde
harmonieusement aux standards architecturaux les plus raffinés.

Moins de bruit que dans une bibliothèque.

Le comble, c’est quand quelque chose existe, sans qu’on le remarque.
Comme c’est le cas de votre nouvelle pompe à chaleur.

En mode nocturne réduit et à une distance de 1m (en cas de montage contre le mur de la maison directement), la pression acoustique de l’AEROTOP® SG12 est de l’ordre de 46 dB(A). A 4m de distance, elle n’est plus que de 35 dB(A). Les directives contre le bruit étant ainsi respectées, son installation dans une zone essentiellement résidentielle ne pose aucun problème.

Une technologie puissante et pourtant silencieuse.

Pour assurer le chauffage d’une maison individuelle avec une pompe à chaleur air-eau, il est nécessaire de faire transiter jusqu’à 6’000 m3 d’air par heure vers l’évaporateur au moyen d’un ventilateur. Ces mouvements d’air peuvent provoquer des nuisances sonores. Dans l’AEROTOP® SG toutefois, le niveau sonore est atténué grâce à trois caractéristiques fondamentales :

1 | L’évaporateur

L’évaporateur surdimensionné ne comporte que deux rangées de tubes, ce qui permet à l’air de s’écouler lentement en engendrant de faibles pertes de pression. Sa forme ronde permet de réduire la taille de l’appareil.

2 | Le ventilateur

Le ventilateur est apte à fonctionner dans des plages de vitesses très basses. L’air ne subit ainsi qu’une faible accélération, ce qui réduit les bruits aériens.

3 | L’amortisseur

Le compresseur équipant l’AEROTOP® SG dispose d’une triple suspension indépendante de l’enveloppe et d’amortisseurs de vibration. Le compresseur ne transmet donc aucune vibration à l’enveloppe, évitant ainsi tout bruit de structure.

Plus silencieuse que jamais.

40 % plus silencieuse que l’AEROTOP® G*

AEROTOP® G

(Ø ErP G07, G10, G12)

59 dB(A)

AEROTOP® SG

(Ø ErP SG10, SG12, SG14)

*Une élévation de 10 dB(A) double le volume sonore perçu.

55 dB(A)

Nouveaux jalons en matière d’efficience.

Avec une température de départ de 35°C, l’AEROTOP® SG fournit, en fonction des modèles, une puissance proche de 14,1 kW.

Parce que la lenteur est un atout : le ventilateur.

La grande surface d’évaporation, le diamètre généreux et l’écoulement lent de l’air sont garants de pertes de pression minimes et permettent l’usage de ventilateurs axiaux à faible vitesse.

Et pourtant
économique.

Puissance ne sous-entend pas obligatoirement grande consommation d’énergie. Le concept global de l’AEROTOP® SG repose sur l’assurance d’une très faible consommation d’énergie, même à haut rendement.

Plus efficace que jamais.

AEROTOP® G

(SCOP G07, G10, G12)

3,96 SCOP

AEROTOP® SG

(SCOP SG10, SG12, SG14)

4,85 SCOP

L’acronyme SCOP désigne le coefficient de puissance saisonnier de l’appareil.
Cette valeur indique quel facteur d’énergie sera généré pour 1 kWh d’alimentation électrique en moyenne annuelle.

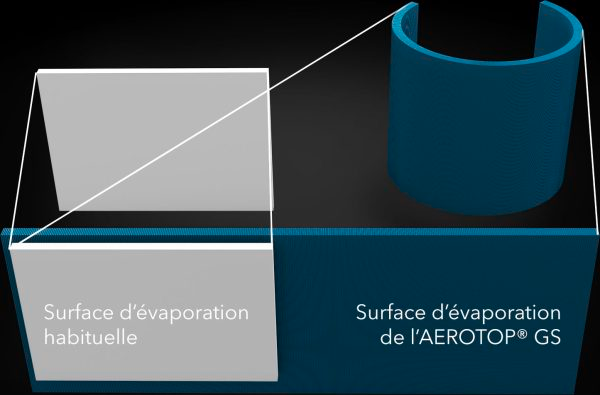

Surface d’évaporation – plus elle est généreuse, mieux c’est.

Plus la surface d’évaporation est large, plus la vitesse requise du ventilateur est basse. Le fait que l’évaporateur nécessite moins de courant contribue à une plus grande efficience de l’AEROTOP® SG.

>

La surface d’évaporation de l’AEROTOP® SG est clairement plus généreuse que dans une pompe à chaleur air-eau conventionnelle. De ce fait, l’air peut s’écouler lentement, l’échange de chaleur est optimal et les pertes de pression minimes. La grandeur de l’évaporateur contribue donc en grande partie à l’efficience de la pompe à chaleur.

L’avantage des deux rangées de tubes : l’efficacité se niche dans le détail.

Surface plus généreuse, meilleur écoulement de l’air = moins d’émissions de bruit, meilleure efficacité.

Grâce à sa très grande surface d’évaporation, l’AEROTOP® SG ne nécessite que deux rangées de tubes. Avec un évaporateur plus petit comprenant quatre rangées, le troisième et le quatrième rangs doivent prélever l’énergie d’un air nettement plus froid, ce qui s’avère moins efficace. En outre, l’air doit s’écouler plus rapidement et la résistance est plus forte – d’où une augmentation du niveau de bruit.

L’espacement optimisé des ailettes de l’AEROTOP® SG garantit non seulement un tourbillonnement idéal, mais aussi un excellent transfert de chaleur, tout en réduisant le nombre de cycles de dégivrage. Les installations dotées d’un espace réduit entre les ailettes nécessitent des cycles de dégivrage plus nombreux et sont, de ce fait, plus gourmandes en électricité.

La modulation pour une meilleure efficience.

Plein régime en continu.
Efficience réduite.

Une pompe à chaleur non modulante fonctionne en deux temps : soit elle fonctionne à plein régime, soit elle est hors tension. Cela signifie que la pompe à chaleur fournit en permanence la puissance la plus élevée possible, même lorsque cela n’est pas nécessaire, par exemple lorsque les températures extérieures remontent.

Puissance modulée.
Pas de pertes d’efficacité.

L’AEROTOP® SG est, elle, capable de moduler sa puissance. Cela signifie qu’elle répond à votre demande de chaleur, tout en tenant compte de la température de l’environnement. Elle ne met à disposition que l’énergie nécessaire. Les frais de fonctionnement diminuent et la pompe à chaleur gagne en efficacité.

Les classes de puissance.

SG10

10 kW

SG12

12 kW

SG14

14 kW

Puissance thermique maximale avec une température de départ de 35°C et une température extérieure de –7 C.

Plus performante que jamais.

AEROTOP® G

(Ø @A-7/W35; G07, G10, G12)

7,56 kW

AEROTOP® SG

(Ø @A-7/W35; SG10, SG12, SG14)

12 kW

Parfaite pour nouvelles constructions.

L’AEROTOP® SG régule la puissance thermique de manière continue de sorte que la vitesse du ventilateur et le compresseur puissent s’adapter automatiquement à la demande en temps réel. C’est l’assurance d’un confort à 100%, d’un fonctionnement efficace et d’une réduction des cycles marche-arrêt.

Idéale pour la rénovation.

Avec une température de départ jusqu’à 60°C, elle répond également aux exigences de températures plus élevées des radiateurs conventionnels que l’on trouve dans les bâtiments existants.

Confort élevé pour le chauffage et la préparation de l’eau chaude.

La pompe à chaleur AEROTOP® SG permet de conserver des températures de départ élevées, même lorsqu’il fait froid dehors. Une température de départ de 60°C est possible même avec une température extérieure de –10°C.

Le confort est entre vos mains.

Ne serait-il pas agréable de pouvoir, d’une simple pression sur une touche, régler la température intérieure idéale avant de rentrer chez vous ?

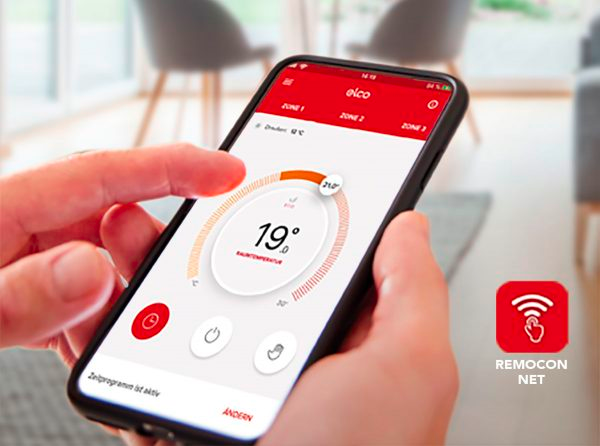

Avec l’app pour smartphone ELCO REMOCON NET, vous pouvez piloter votre chauffage en tout temps et depuis où vous voulez. Modifiez les réglages pour optimiser votre consommation d’énergie et réaliser des économies.

Confort, sécurité et optimisation de l’énergie, et cela où que vous soyez !

https://remocon-net.com
