Un’icona di design tra le termopompe

AEROTOP® SG

Con AEROTOP® SG vivete l’esperienza di una termopompa di altissimo livello. Tecnologia senza compromessi ad alta efficienza, integrata in un classico di design dal grande carattere.
AEROTOP® SG è la nostra risposta alle vostre massime esigenze di estetica e qualità.

Film abspielen - Filmklappe
Film abspielen - Filmklappe

Cambiamento necessario

C’è una grande differenza tra mettere semplicemente una termopompa all’esterno e concepirla in modo specifico per tale scopo.

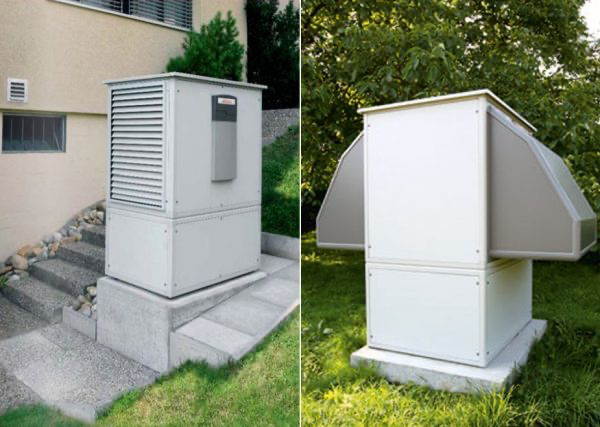

All’inizio degli anni 2000 le termopompe aria-acqua installate all’esterno divennero sempre più popolari e ben presto si imposero sulle soluzioni installate all’interno. I motivi di questo successo erano la maggiore efficienza, l’installazione semplice e il minore ingombro all’interno della casa.

Tra gli svantaggi figuravano invece il rumore, causato dalle grandi masse di aria convogliate attraverso l’evaporatore, e il design considerato troppo banale. I mastodontici apparecchi – a volte persino provvisti di cuffie o cassoni insonorizzanti – risultavano invadenti e praticamente impossibili da integrare nell’architettura e nel paesaggio circostanti.

Il compito che assegnammo al nostro team di ricerca e sviluppo era perciò chiaro: invece di adattare una termopompa aria-acqua interna all’installazione esterna, serviva un apparecchio concepito in modo specifico per gli esterni che fosse al tempo stesso estremamente silenzioso ed efficiente, nonché compatto e accattivante sotto il profilo estetico.

Un’idea brillante

Il nostro team di ricerca e sviluppo sapeva che per ridurre il rumore andava utilizzato un evaporatore molto più grande. L’evaporatore è quella parte della termopompa in cui viene prelevata energia termica dall’aria che attraversa le alette.

Per soddisfare il requisito di compattezza è nata l’idea di progettare un evaporatore dalla forma circolare, anziché piatta come normalmente utilizzata nelle termopompe.

Il risultato: una termopompa dalla forma insolita con una superficie di appoggio più piccola e un’altezza inferiore. Questo ha rappresentato di certo una svolta tecnologica, ma ci mancava ancora un design convincente.

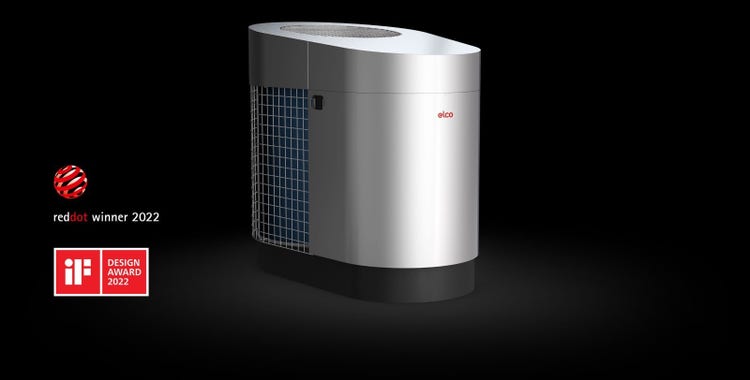

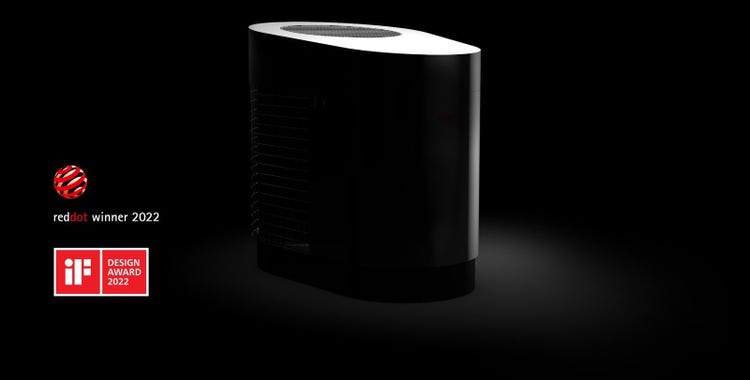

La creazione di un’icona di design

Dopo uno studio di mercato sulle diverse opzioni di design, svolto online con proprietari di casa, lo studio di design Weinberg & Ruf iniziò a lavorare sulle prime bozze.

Con il suo team di designer, costruttori e grafici, la Weinberg & Ruf ha elaborato numerose varianti ed è riuscita infine a creare un design senza tempo, unico nel suo genere e delle linee sobrie che rispecchia l’alta qualità e la tecnologia di punta.

www.weinberg-ruf.de

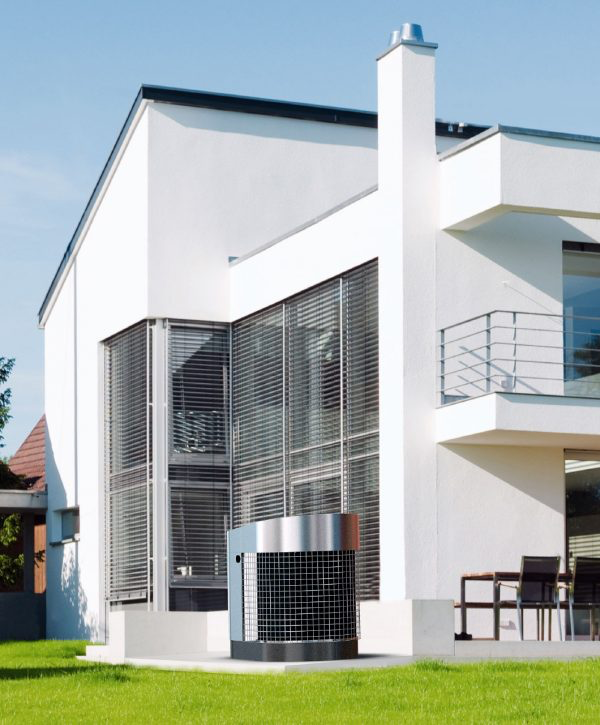

Un complemento architettonico

Il design sobrio e compatto, combinato con il corpo in acciaio inossidabile, consente ad AEROTOP® SG di integrarsi perfettamente nell’ambiente circostante.

Cosa rende tale un’icona di design? Secondo noi un’idea intelligente che risolve un problema reale senza scendere a compromessi. L’apparecchio non doveva essere silenzioso, ma inefficiente né efficiente, ma ingombrante, né tanto meno discreto, ma rumoroso.

Nella sua funzionalità, AEROTOP® SG si distingue per l’efficienza, la potenza, il funzionamento silenzioso e la forma compatta – il tutto senza compromessi.

Il design ricalca esattamente questo approccio e palesa all’esterno ciò che caratterizza l’apparecchio al suo interno.

A rendere tale un’icona di design è l’eleganza senza tempo, le elevate prestazioni e l’alta qualità – un perfetto complemento ai massimi standard architettonici.

Più silenziosa di una biblioteca

Passare in sordina significa fare qualcosa senza che nessuno se ne accorga.
Proprio come la nostra nuova termopompa.

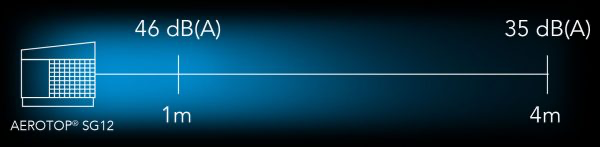

In regime notturno ridotto, AEROTOP® SG12 vanta a una distanza di 1 metro (con montaggio a ridosso della facciata) una pressione sonora di soli 46 dB(A). A una distanza di 4 metri, questo valore scende persino a 35 dB(A). Le prescrizioni contro l’inquinamento fonico vengono rispettate, per cui l’installazione in un’area puramente residenziale non pone alcun problema.

Tecnologia performante e comunque silenziosa

Per riscaldare una casa unifamiliare con una termopompa aria-acqua, il ventilatore deve convogliare attraverso l’evaporatore fino a 6000 m³ di aria l’ora. Questo flusso può generare rumori percettibili. Nella AEROTOP® SG il livello di rumore è ridotto al minimo grazie a tre dettagli fondamentali.

1 | Evaporatore

L’evaporatore sovradimensionato presenta solo due file di tubi e consente un flusso lento dell’aria con perdite di carico minime. Grazie alla sua forma arrotondata, le dimensioni complessive risultano minimizzate.

2 | Ventilatore

Il ventilatore è concepito per funzionare a velocità molto basse. Il flusso di aria subisce perciò solo un’esigua accelerazione, a beneficio di una ridotta propagazione del rumore.

3 | Sospensione

Il compressore di AEROTOP® SG dispone di una tripla sospensione desolidarizzata mediante smorzatori. Tra il compressore e il corpo dell’apparecchio non vi è perciò alcuna trasmissione di vibrazioni che potrebbero generare rumore.

Silenziosa come non mai

40 % più silenziosa della AEROTOP® G*

AEROTOP® G

(Ø ErP G07, G10, G12)

59 dB(A)

AEROTOP® SG

(Ø ErP SG10, SG12, SG14)

*Un incremento di 10 dB(A) raddoppia la rumorosità percepita.

55 dB(A)

Nuovi standard di efficienza

A una temperatura di mandata di 35 °C, AEROTOP® SG eroga fino a 14,1 kW di potenza a seconda del modello.

Il ventilatore:
più lento è meglio

L’ampia superficie dell’evaporatore, il grande diametro e il flusso lento dell’aria garantiscono perdite di carico minime e permettono di utilizzare ventilatori assiali a bassa velocità.

Comunque
parsimoniosa

Fornire grandi prestazioni non implica necessariamente consumare molta energia. AEROTOP® SG è stata concepita nel suo insieme per mantenere basso il consumo di elettricità anche ad elevata potenza.

Efficiente come non mai

AEROTOP® G

(SCOP G07, G10, G12)

3,96 SCOP

AEROTOP® SG

(SCOP SG10, SG12, SG14)

4,85 SCOP

SCOP sta per Seasonal Coefficient of Performance, ovvero coefficiente di prestazione stagionale.
Il valore indica quanta energia viene prodotta in media all’anno dall’apparecchio con 1 kWh di energia elettrica assorbito.

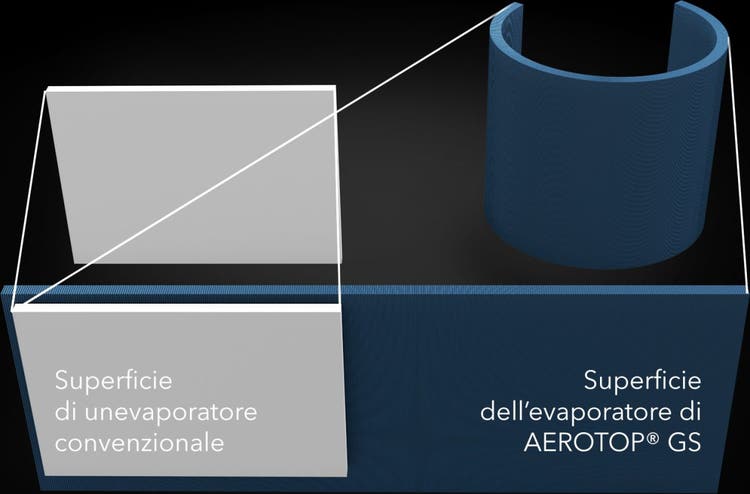

L’evaporatore: più grande è meglio

Maggiore è la superficie dell’evaporatore, minore è la velocità richiesta del ventilatore. L’apparecchio consuma perciò meno elettricità, a beneficio dell’alta efficienza di AEROTOP® SG.

>

La superficie dell’evaporatore di AEROTOP® SG è nettamente maggiore rispetto a quella delle termopompe aria-acqua convenzionali. Questo si traduce in un flusso di aria lento, uno scambio termico ottimale e perdite di carico minime. La dimensione dell’evaporatore è perciò uno dei principali fattori che determinano l’alta efficienza della termopompa.

Il vantaggio delle due file di tubi: l’efficienza che nasce dal dettaglio

Superficie più ampia, migliore flusso di aria = minori emissioni di rumore, maggiore efficienza.

Grazie alla superficie sovradimensionata dell’evaporatore, AEROTOP® SG richiede solo due file di tubi. Negli evaporatori più piccoli con quattro file di tubi, la terza e la quarta fila devono prelevare energia dall’aria sensibilmente più fredda, a scapito dell’efficienza. Inoltre, il flusso di aria deve essere più rapido e la resistenza risulta superiore. Questo genera un maggiore rumore.

La distanza ottimizzata tra le alette della AEROTOP® SG si traduce in una turbolenza ideale dell’aria e in un eccellente scambio termico con minori cicli di sbrinamento. Gli impianti con una distanza tra le alette inferiore richiedono uno sbrinamento più frequente con un conseguente maggiore consumo di elettricità.

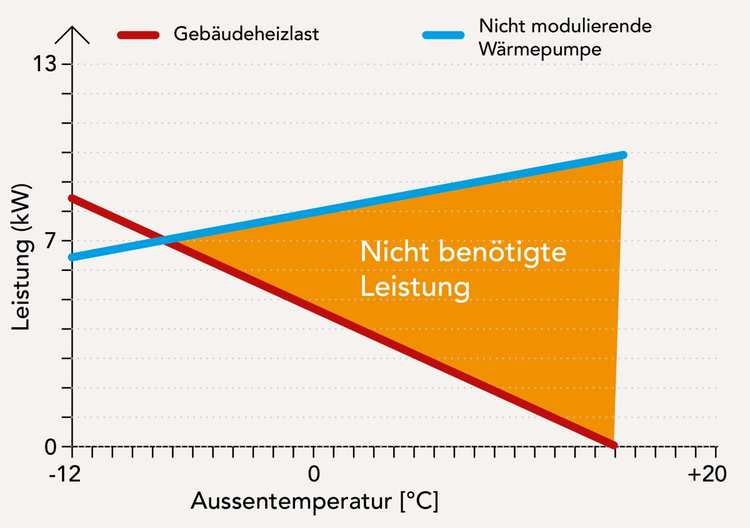

Maggiore efficienza grazie alla modulazione

Sempre a pieno carico
= minore efficienza.

Una termopompa non modulante ha solo due modi operativi: inserita a pieno carico o spenta. Ciò significa che la termopompa si inserisce sempre alla massima potenza, anche quando le temperature esterne più elevate non lo renderebbero necessario.

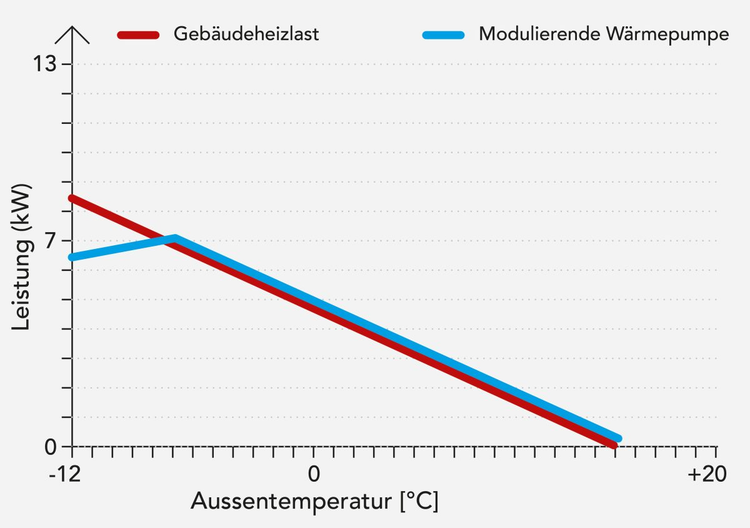

Potenza modulante
= nessuna perdita di efficienza.

Die AEROTOP® SG è invece in grado di modulare la propria potenza. In altre parole, reagisce in funzione dell’effettivo fabbisogno di calore e tiene conto della temperatura esterna. Produce perciò solo l’energia termica strettamente necessaria. La termopompa risulta così molto più efficiente e le spese di esercizio si riducono.

Le classi di potenza

SG10

10 kW

SG12

12 kW

SG14

14 kW

Massima potenza termica con una temperatura di mandata di 35 °C e una temperatura esterna di –7 °C.

Performante come non mai

AEROTOP® G

(Ø @A-7/W35; G07, G10, G12)

7,56 kW

AEROTOP® SG

(Ø @A-7/W35; SG10, SG12, SG14)

12 kW

Perfetta per nuove costruzioni

Die AEROTOP® SG regola in modo continuo la potenza termica, per cui la velocità del ventilatore e il regime del compressore si adattano automaticamente all’effettivo fabbisogno. Questo garantisce il 100 % di comfort con un funzionamento efficiente e minori cicli di accensione-spegnimento.

Ideale per i risanamenti

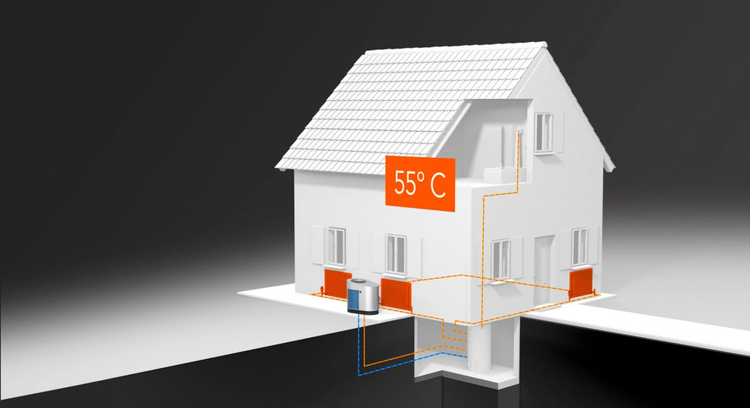

Con temperature di mandata che raggiungono il 60 °C si tiene anche conto delle maggiori esigenze di temperatura poste dai radiatori convenzionali in edifici esistenti.

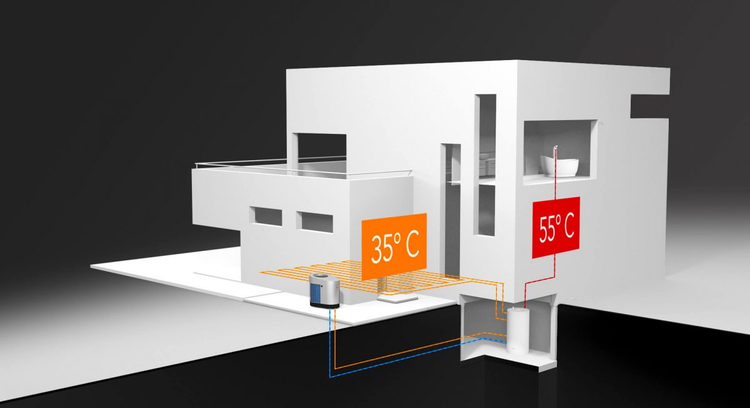

Elevato comfort per il riscaldamento e la produzione di acqua calda

Grazie ad AEROTOP® SG potete mantenere alte le temperature di mandata anche quando fuori fa molto freddo.
Persino con una temperatura esterna di –10 °C si ottiene ancora una temperatura di mandata di 60 °C.

Il comfort è nelle vostre mani

Non sarebbe bello poter impostare la temperatura ideale con un semplice tocco prima di arrivare a casa?

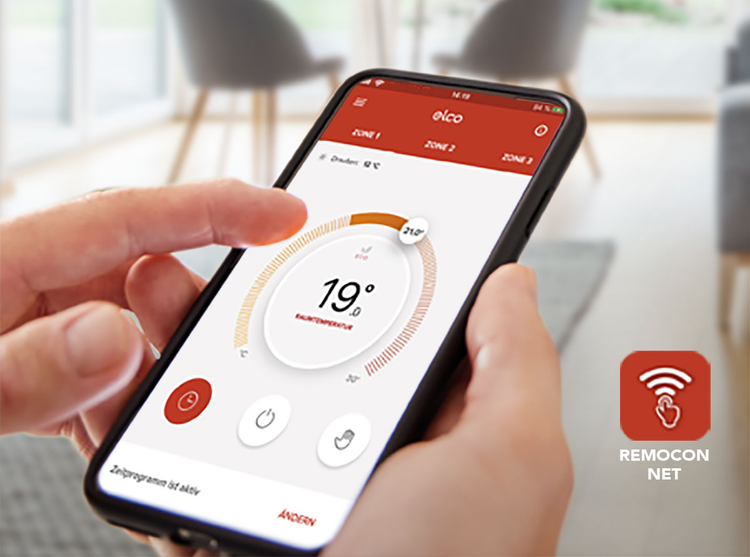

Con la app REMOCON NET di ELCO per smartphone potete gestire il vostro impianto di riscaldamento in qualunque momento e luogo. Adattando le impostazioni, ottimizzate il consumo di energia e risparmiate denaro contante.

Comfort, sicurezza e risparmio energetico ovunque voi siate!

https://remocon-net.com
