Technische Daten AEROTOP® SG

Baureihe

AEROTOP®

AEROTOP®

AEROTOP®

Gerätetyp

SG10

SG12

SG14

Energieeffizienzklasse

Energieeffizienzklasse* bei durchschnittlichen Klimaverhältnissen W55/W35
A++ / A+++
A+++ / A+++
A+++ / A+++
ηs bei durchschnittlichen Klimaverhältnissen W55/W35
[%]
141 / 193
150 / 206
151 / 183
Leistungsregelung
ja
ja
ja

Heizbetrieb

Leistungsbereich min - max
A7/W35
[kW]
3,9 - 12,9
3,9 - 15,5
3,9 - 18,2
Heizleistung nominal
[kW]
5,10
7,15
9,15
Leistungsaufnahme nominal
[kW]
0,95
1,32
1,78
COP
5,35
5,40
5,13
Leistungsbereich min - max
A2/W35
[kW]
3,4 - 12,2
3,4 - 14,7
3,4 - 17,2
Heizleistung nominal
[kW]
5,40
8,20
10,30
Leistungsaufnahme nominal
[kW]
1,21
1,83
2,40
COP
4,47
4,47
4,29
Leistungsbereich min - max
A-7/W35
[kW]
2,6 - 9,7
2,6 - 11,9
2,6 - 14,1
Heizleistung nominal
[kW]
8,30
11,00
13,90
Leistungsaufnahme nominal
[kW]
2,40
3,33
4,91
COP
3,46
3,30
2,83
Leistungsbereich min - max
A-7/W55
[kW]
2,3 - 9,3
2,3 - 11,3
2,3 - 13,5
Heizleistung nominal
[kW]
7,70
10,53
13,30
Leistungsaufnahme nominal
[kW]
3,36
4,39
6,43
COP
2,29
2,40
2,07

Erneuerbare Energiequelle: Luft

Ventilatortyp
Axial
Axial
Axial
Volumenstrom luftseitig (min/max)
[m³/h]
2000 - 5300
2000 - 5700
2000 - 6000
Min. Lufteintrittstemperatur
[°C]
-20
-20
-20
Max. Lufteintrittstemperatur
[°C]
35
35
35
Betriebsgrenze Luft / Wasser
[°C]
-20°C / 45°C
-10°C / 60°C
35°C / 60°C
-20°C / 45°C
-10°C / 60°C
35°C / 60°C
-20°C / 45°C
-10°C / 60°C
35°C / 60°C

Elektrische Daten

Nennspannung Laststromkreis
[V/Ph/Hz]
400 +/-6% /3 /50
400 +/-6% /3 /50
400 +/-6% /3 /50
Nennspannung Laststromkreis
[V/Hz]
230 / 50
230 / 50
230 / 50

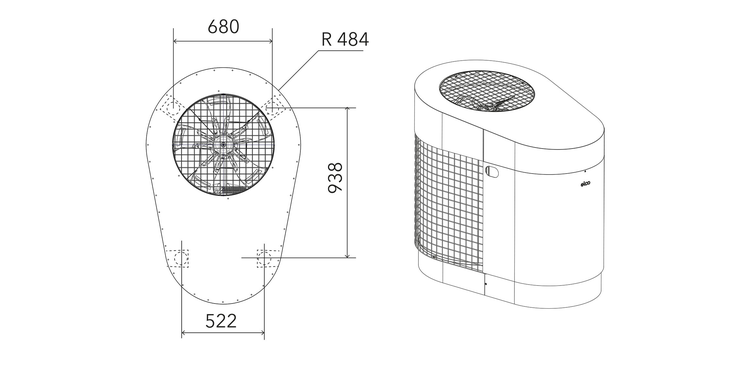

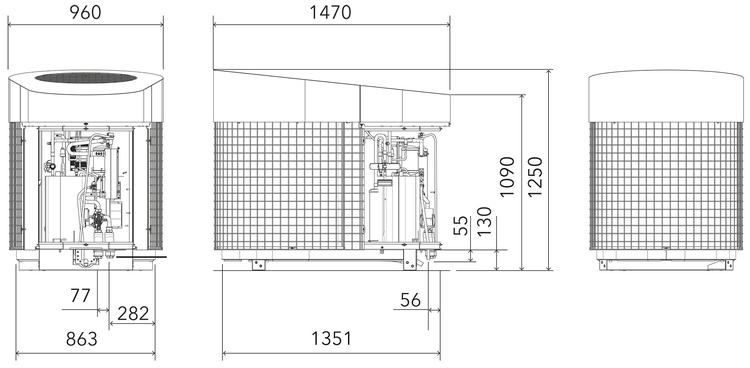

Abmessungen / Gewicht

Höhe
[mm]
1140 - 1290
1140 - 1290
1140 - 1290
Breite
[mm]
960
960
960
Tiefe
[mm]
1470
1470
1470
Gewicht Edelstahl
[kg]
255
255
255
Gewicht Edelstahloptik
[kg]
240
240
240

Kältekreis

Verdichter Bauart
Doppelrollkolben
Doppelrollkolben
Doppelrollkolben
Kältemitteltyp
R410A
R410A
R410A
Kältemittelmenge
[kg]
4,265
4,265
4,265
GWP
2088
2088
2088
CO2 Äquivalent
[t]
8,91
8,91
8,91
Kältekreisöl
VG74
VG74
VG74
Menge Öl Kältekreis
[l]
1,4
1,4
1,4

Schall

Schallleistungspegel LWA außen
(EN 12102)
dB(A)
53
54
58
Schalleistungspegel LWA außen
(Silent Mode)
dB(A)
51
51
55

*Energieeffizienzklasse entsprechend der Verordnung EU 811/2013. Produktlabelspektrum: A+++ bis D
