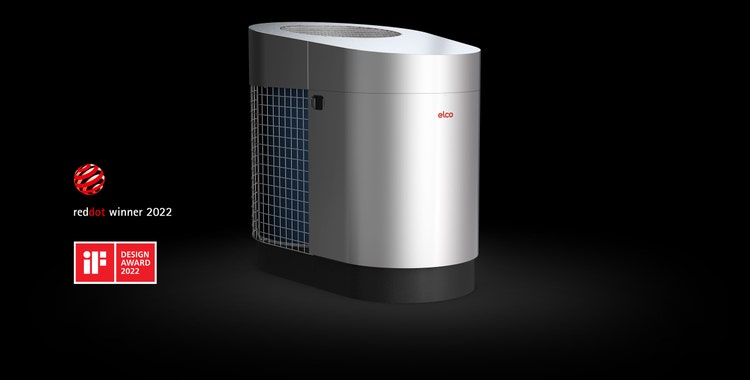

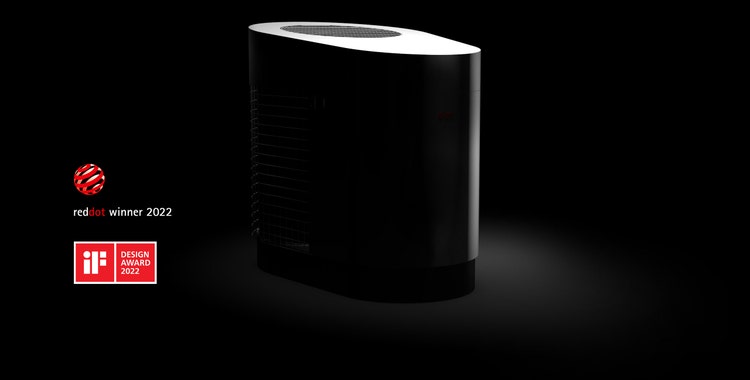

Die Designikone unter den Wärmepumpen

AEROTOP® SG – Die neue Generation

Mit der AEROTOP® SG erleben Sie eine Wärmepumpe auf höchstem Niveau. Kompromisslose, hocheffiziente Technik, eingebettet in einen einzigartigen Designklassiker mit Charakterstärke.
Die AEROTOP® SG ist unsere Antwort auf Ihren maximalen Anspruch an Ästhetik und Qualität.

Film abspielen - Filmklappe
Film abspielen - Filmklappe

Notwendiger Wandel.

Es gibt einen Unterschied, ob man eine Wärmepumpe einfach draussen aufstellt oder ob man sie spezifisch für diesen Zweck entwirft.

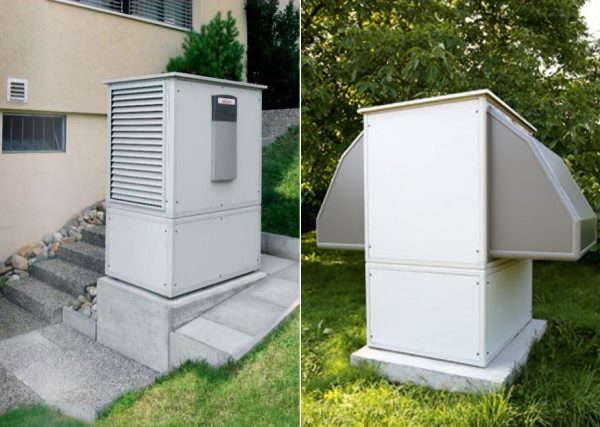

Anfang der 2000er Jahre gewannen aussen aufgestellte Luft-Wasser-Wärmepumpen immer mehr an Beliebtheit und überholten bald die innen aufgestellten Lösungen. Die Gründe für diesen Erfolg waren die höhere Effizienz, die einfache Installation und der geringere Platzbedarf im Haus.

Nachteile waren der Lärm, verursacht durch die großen Luftmengen, die durch den Verdampfer strömen, sowie das aus ästhetischer Sicht banale Design. Die riesigen Geräte – manchmal sogar mit Schalldämpfern ausgestattet, um den Lärm zu reduzieren – wirkten sehr aufdringlich und liessen sich kaum in die umgebende Architektur und Landschaft integrieren.

Die Anforderungen, die wir an unser Forschungs- und Entwicklungsteam stellten, waren also klar: Anstatt einfach eine Luft-Wasser-Wärmepumpe für den Innenbereich an eine Außenaufstellung anzupassen, brauchten wir eine Wärmepumpe, die speziell für den Außenbereich entwickelt wurde: ein äusserst leises und effizientes Gerät, das dennoch kompakt ist und sich in seine Umgebung einfügt.

Eine brillante Idee.

Unser Forschungs- und Entwicklungsteam wusste, dass zur Lärmverminderung ein viel grösserer Verdampfer eingesetzt werden musste – das ist der Teil der Wärmepumpe, die der Luft, die zwischen den Rippen hindurchströmt, Energie entzieht.

Um die Anforderung der Kompaktheit zu erfüllen, kam die Idee auf, anstelle des in Wärmepumpen üblichen, flachen Verdampfers einen kreisförmig angeordneten Verdampfer zu konzipieren.

Das Ergebnis war eine Wärmepumpe in ungewöhnlicher Form mit kleiner Stellfläche und geringerer Höhe. Definitiv ein technologischer Durchbruch, jedoch fehlte uns noch ein überzeugendes Design.

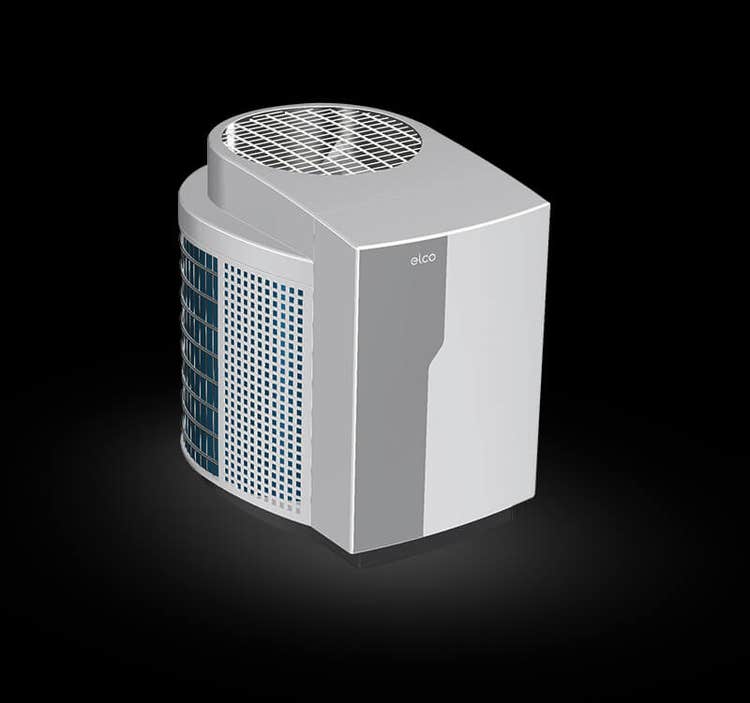

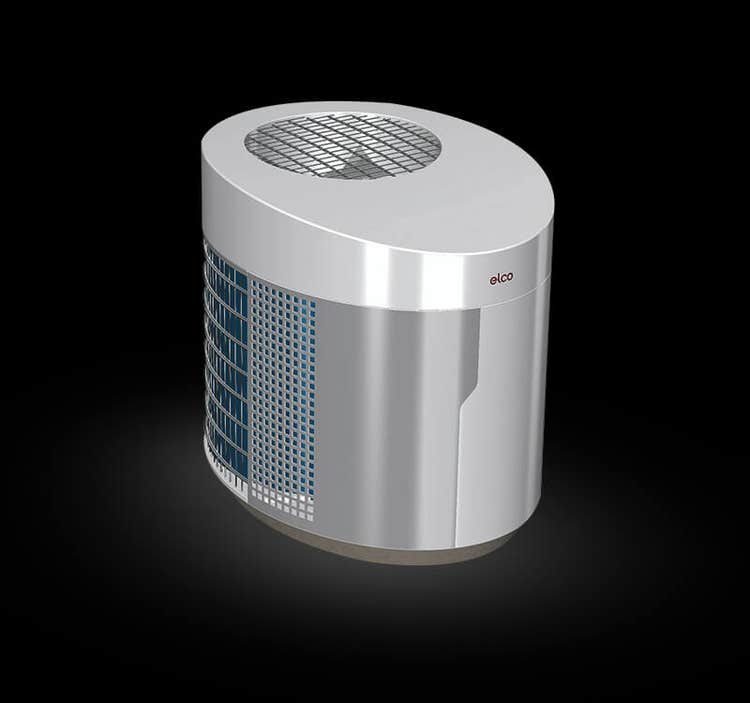

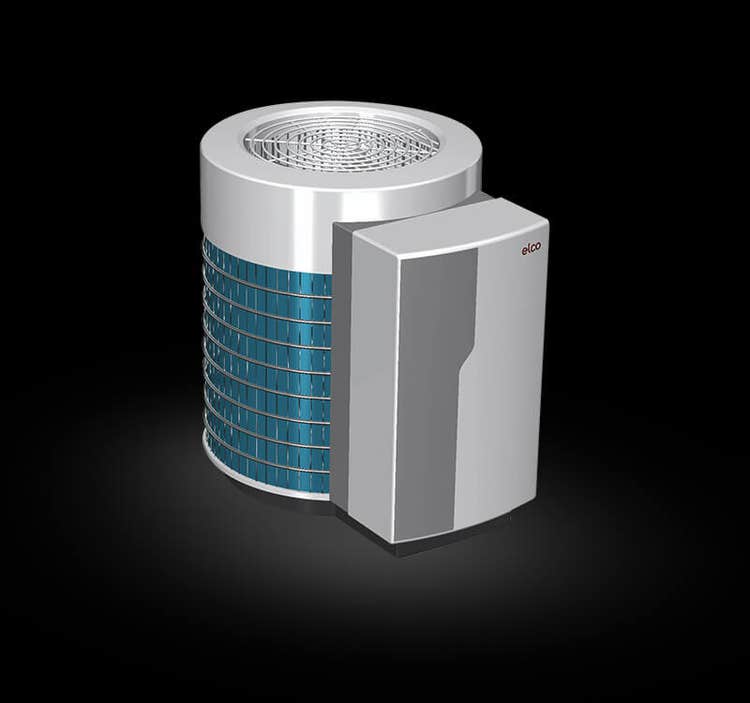

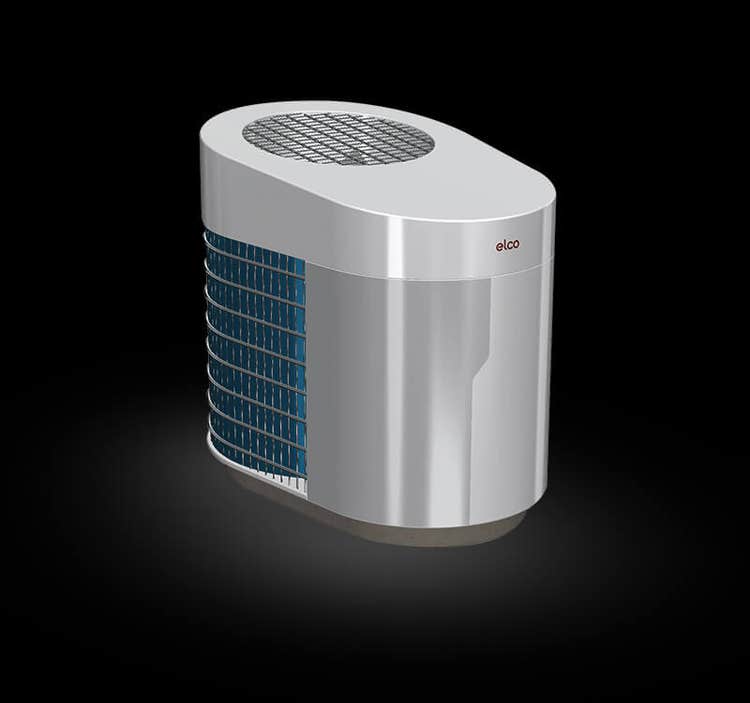

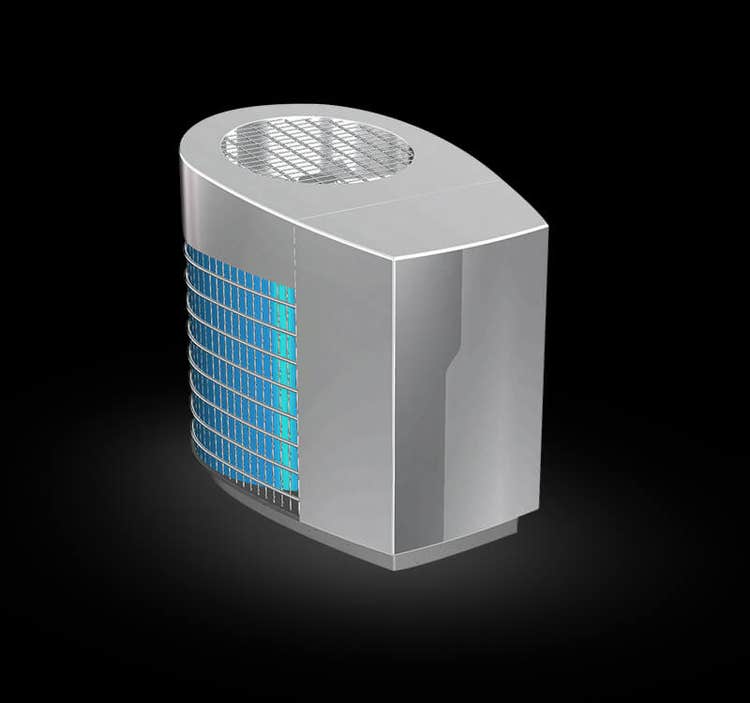

Die Erschaffung einer Designikone.

Nach einer Online-Marktstudie zu verschiedenen Designoptionen, die bei Hausbesitzern durchgeführt wurde, begann das Designbüro Weinberg & Ruf an den ersten Entwürfen zu arbeiten.

Weinberg & Ruf hat es mit seinem Team aus Designern, Konstrukteuren und Grafikern – nach der Ausarbeitung vieler verschiedener Varianten – geschafft, ein zeitloses, einzigartiges und unaufdringliches Design zu erschaffen, das Hochwertigkeit und Spitzentechnologie ausstrahlt.

www.weinberg-ruf.de

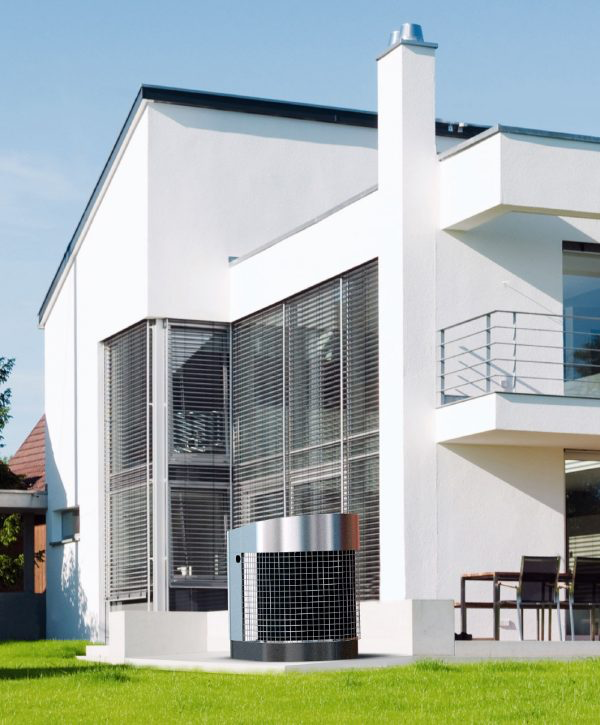

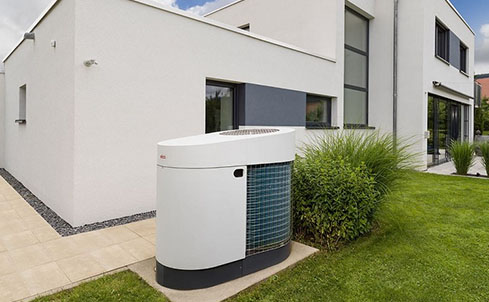

Ergänzt Ihre Architektur.

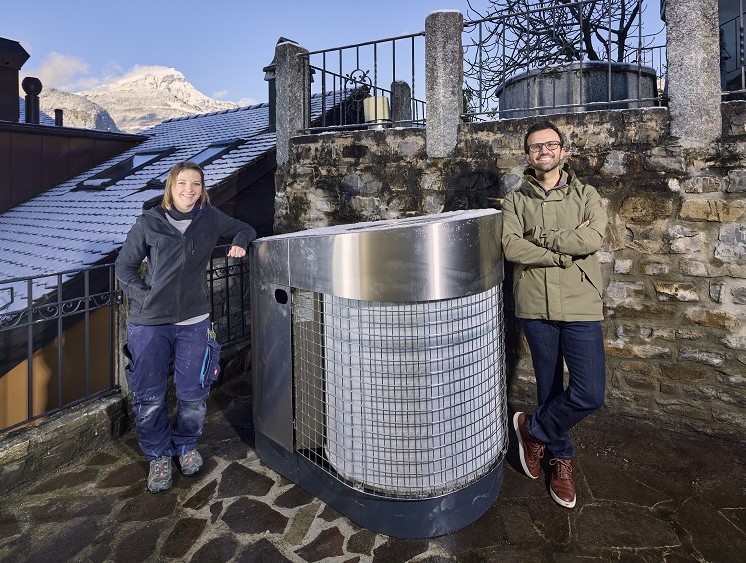

Das kompakte und unaufdringliche Design, sowie das Gehäuse aus Edelstahl lassen die AEROTOP® SG nahtlos mit ihrer Umgebung verschmelzen.

Was macht eine Designikone aus? Unserer Meinung nach ist es das Ergebnis einer intelligenten Idee, die ein echtes Problem löst, ohne Kompromisse einzugehen. Das Gerät sollte alle drei Kernanforderungen gleichermaßen erfüllen – Minimale Geräuschemissionen, höchste Effizienz und ein unaufdringliches Design.

In ihrer Funktionalität beeindruckt die AEROTOP® SG mit eben diesen Eigenschaften – ohne Kompromisse.

Das Design verfolgt genau diesen Ansatz und trägt so nach aussen, was das Gerät im Inneren ausmacht.

Und das macht für uns eine Designikone aus: Sie ist zeitlos, leistungsstark und von hoher Qualität – eine perfekte Ergänzung zu den höchsten architektonischen Standards.

Leiser als in einer Bibliothek.

Understatement ist, wenn etwas da ist und doch nicht auffällt.
Genau wie Ihre neue Wärmepumpe.

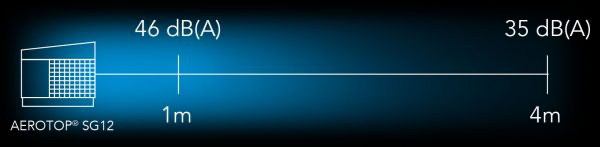

Die AEROTOP® SG12 erreicht im reduzierten Nachtmodus und in einer Entfernung von 1 m (bei Montage direkt an der Hauswand) einen Schalldruck von 46 dB(A). In 4 m Entfernung beträgt der Schalldruck nur noch 35 dB(A). Die Lärmschutzrichtlinien werden eingehalten, weshalb die Installation in einer reinen Wohngegend problemlos möglich ist.

Leistungsstarke und doch flüsterleise Technologie.

Um ein Einfamilienhaus mit einer Luft-Wasser-Wärmepumpe zu beheizen, müssen pro Stunde bis zu 6000 m³ Luft über den Ventilator durch den Verdampfer fliessen. Dieser Luftstrom kann hörbare Geräusche erzeugen. Bei der AEROTOP® SG wird der Geräuschpegel jedoch durch drei grundlegende Details minimiert.

1 | Verdampfer

Der übergrosse Verdampfer verfügt über nur zwei Rohrreihen und erlaubt einen langsamen Luftdurchfluss mit geringen Druckverlusten. Dank seiner runden Form werden die Gesamtabmessungen minimiert.

2 | Ventilator

Der Ventilator kann in sehr niedrigen Geschwindigkeitsbereichen betrieben werden. So wird die Luft nur wenig beschleunigt, was den Luftschall reduziert.

3 | Dämpfung

Der Verdichter der AEROTOP® SG verfügt über eine gehäuseunabhängige Dreifachaufhängung mit Schalldämpfern. Daher übermittelt der Verdichter keine Vibrationen an das Gehäuse, was sonst zu Körperschall führen würde.

So leise wie noch nie.

40 % leiser als die AEROTOP® G*

AEROTOP® G

(Ø Erp G07, G10, G12)

59 dB(A)

AEROTOP® SG

(Ø Erp SG10, SG12, SG14)

*Eine Zunahme um 10 dB(A) verdoppelt die wahrgenommene Lautstärke.

55 dB(A)

Neue Massstäbe bei der Effizienz.

Bei einer Außentemperatur von -7°C und einer Vorlauftemperatur von 35 °C, liefert die AEROTOP® SG je nach Modell bis zu 14,1 kW Leistung.

Weil langsamer besser ist:
Der Ventilator.

Die große Verdampferoberfläche, der große Durchmesser und der langsame Luftdurchfluss gewährleisten minimale Druckverluste und erlauben den Einsatz von langsam laufenden Axialventilatoren.

Und trotzdem
Wirtschaftlich.

Leistung bedeutet nicht zwangsläufig einen hohen Energieverbrauch. Das Gesamtkonzept der AEROTOP® SG wurde darauf ausgelegt, den Stromverbrauch auch bei hoher Leistung niedrig zu halten.

So effizient wie noch nie.

AEROTOP® G

(SCOP G07, G10, G12)

3,96 SCOP

AEROTOP® SG

(SCOP SG10, SG12, SG14)

4,85 SCOP

SCOP steht für den saisonalen Leistungskoeffizienten des Geräts.
Der Wert zeigt, welcher Energiefaktor pro 1 kWh Stromzufuhr im jährlichen Schnitt erzeugt wird.

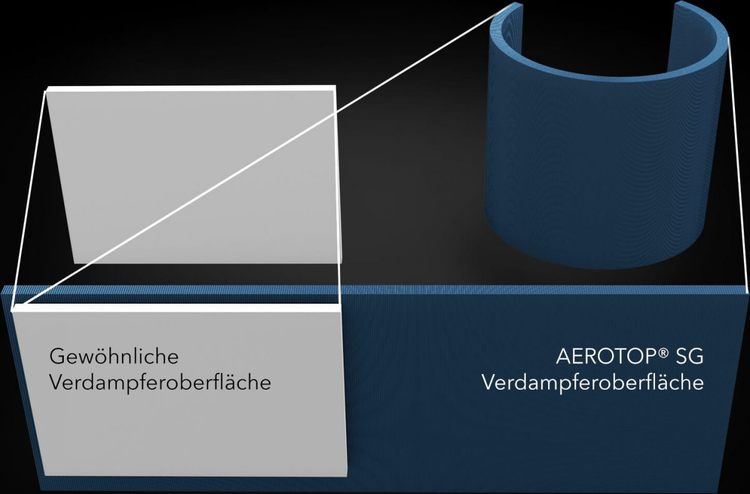

Verdampferoberfläche – weil größer besser ist.

Je größer die Verdampferoberfläche, desto geringer die erforderliche Ventilatorgeschwindigkeit. Daher braucht das Gerät weniger Strom, was zur hohen Effizienz der AEROTOP® SG beiträgt.

>

Die Verdampferoberfläche der AEROTOP® SG ist wesentlich grösser als bei herkömmlichen Luft-Wasser-Wärmepumpen. Das führt zu langsamem Luftdurchfluss, optimalem Wärmeaustausch und minimalen Druckverlusten. Die Grösse des Verdampfers ist folglich einer der wichtigsten Faktoren für die hohe Effizienz der Wärmepumpe.

Der Vorteil von nur zwei Rohrreihen: Effizienz, die im Detail steckt.

Größere Oberfläche, besserer Luftstrom = weniger Lärmemissionen, höhere Effizienz.

Dank ihrer größeren Verdampferoberfläche braucht die AEROTOP® SG nur zwei Rohrreihen. In einem kleineren Verdampfer mit vier Reihen müssen die dritte und die vierte Rohrreihe deutlich kälterer Luft Energie entziehen, was weniger effizient ist. Ausserdem muss die Luft schneller strömen und der Widerstand ist größer – das führt zu mehr Lärm.

Der optimierte Rippenabstand der AEROTOP® SG gewährleistet eine ideale Verwirbelung und einen ausgezeichneten Wärmeaustausch und führt so zu weniger Abtauzyklen. Anlagen mit einem geringen Rippenabstand brauchen mehr Abtauzyklen, was zu einem höheren Stromverbrauch führt.

Höhere Effizienz durch Modulation.

Immer volle Leistung.
Geringere Effizienz.

Eine nicht modulierende Wärmepumpe hat nur zwei Betriebsmodi: Sie bringt volle Leistung oder ist ausgeschaltet. Das bedeutet, dass die Wärmepumpe im Betrieb immer die höchstmögliche Leistung erbringt, auch wenn dies wegen höherer Aussentemperaturen nicht nötig wäre.

Modulierte Leistung.
Kein Effizienzverlust.

Die AEROTOP® SG kann hingegen ihre Leistung modulieren. Das bedeutet, dass sie auf Ihren Heizbedarf reagiert und dabei die Umgebungstemperatur einbezieht. Es wird also nur die benötigte Energie bereitgestellt. Die Betriebskosten sinken und die Wärmepumpe ist wesentlich effizienter.

Die Leistungsklassen.

SG10

10 kW

SG12

12 kW

SG14

14 kW

Maximale Heizleistung bei einer Vorlauftemperatur von 35 °C und einer Aussentemperatur von –7 °C.

So leistungsstark wie noch nie.

AEROTOP® G

(Ø @A-7/W35; G07, G10, G12)

7,56 kW

AEROTOP® SG

(Ø @A-7/W35; SG10, SG12, SG14)

12 kW

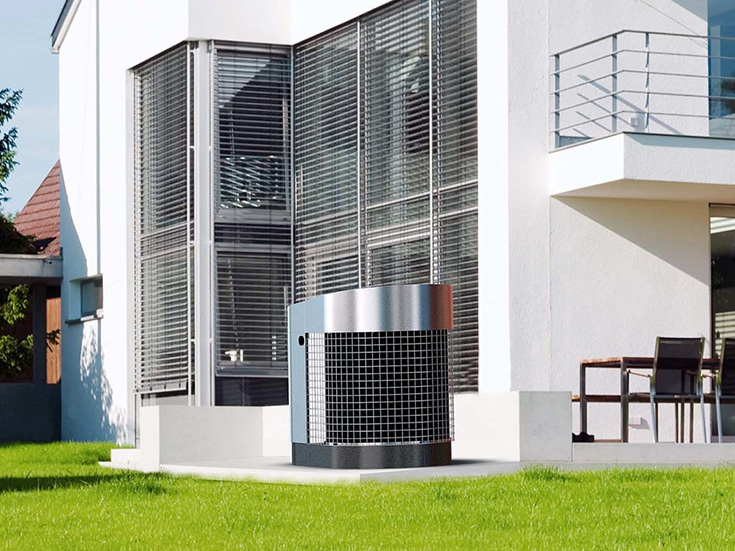

Perfekt für Neubauten.

Die AEROTOP® SG reguliert die Wärmeleistung ständig, sodass sich die Ventilatorgeschwindigkeit und der Verdichter automatisch an den momentanen Bedarf anpassen. So werden 100 % Komfort bei einem effizienten Betrieb und weniger Ein-Aus-Zyklen gewährleistet.

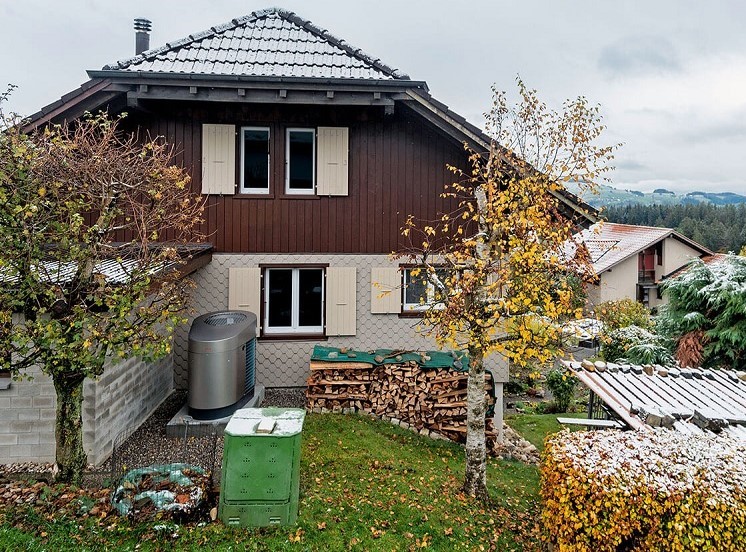

Ideal für die Sanierung.

Mit einer Vorlauftemperatur von bis zu 60 °C werden auch die höheren Temperaturanforderungen von herkömmlichen Radiatoren in Bestandsgebäuden erfüllt.

Hoher Komfort bei Heizung und Warmwasserbereitung.

Dank der AEROTOP® SG können hohe Vorlauftemperaturen beibehalten werden, auch wenn es draussen kalt wird. Auch bei einer Aussentemperatur von –10 °C ist eine Vorlauftemperatur von 60 °C möglich.

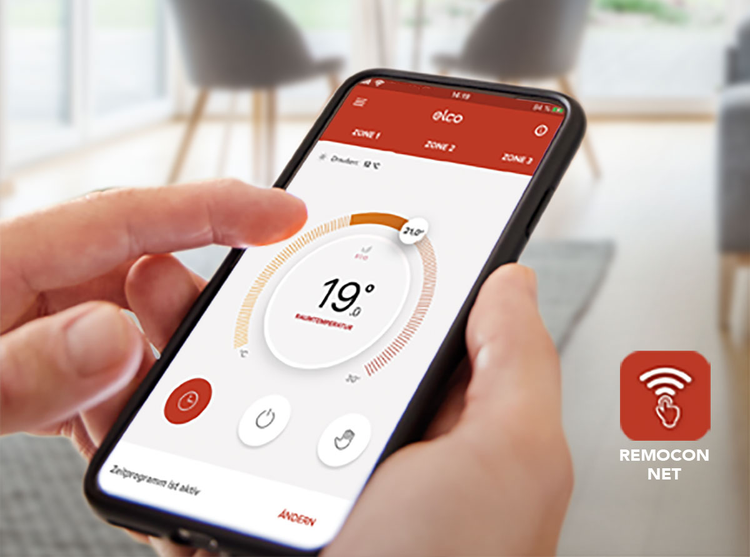

Komfort – Sie haben es in der Hand.

Wäre es nicht schön, wenn Sie auf Knopfdruck die ideale Raumtemperatur einstellen könnten, bevor Sie nach Hause kommen?

Mit der Smartphone-App ELCO REMOCON-NET können Sie Ihre Heizung jederzeit und von überallher steuern. Passen Sie die Einstellungen für einen optimalen Energieverbrauch an und sparen Sie Geld.

Komfort, Sicherheit und Energieoptimierung – egal, wo Sie gerade sind!

https://remocon-net.com
